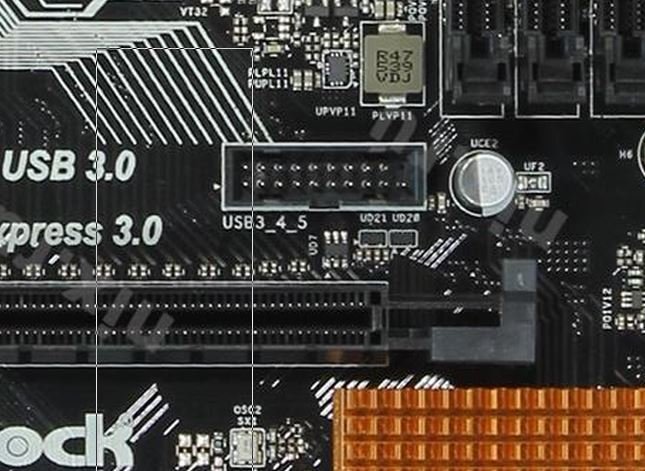

Hallo ich wollte gerade mein neues Gehäuse Thermaltake H23 und das Asrock H170-X1/3.1 bestellen. Jetzt bin ich mir aber absolut nicht mehr sicher ob dieses Board vom Gehäuse unterstützt wird. Das sieht am Mobo anders aus als im Manual. Passt das? Die Abb. unten aus dem Manual sieht bei den USB-Kontakten anders aus oder ist das ein gewöhnlicher USB 2.0 Platz und dieser USB3.0 Stecker ist genormt und muss passen.
ABatC fritschi2 „USB 3.0 Mobo /Gehäuse ?“
1. Der USB 3.0 Anschluss ist genormt und passt.

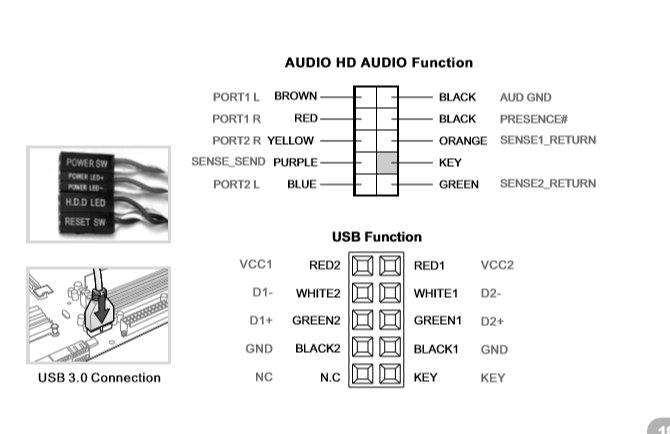

2. Die Idioten von Thermaltake sollten mal lernen eine vernünftige Anleitung zu schreiben...in deinem Ausschnitt werden 4 verschiedene Anschlüsse abgebildet.
- die Anschlüsse für die LEDs und Schalter
- Front Audio
- USB 3.0
- USB 2.0 Steckerbelegung
Die Bilder haben also absolut nichts miteinander zu tun, auch wenn man aufgrund der Darstellung denken könnte das die linken Bilder im rechten Bereich detailliert abgebildet werden sollen.
Für USB 3.0 ist also lediglich das Bild unten links relevant, das Bild für USB Function zeigt den normalen USB2.0 Anschluss.
