Widerstand, 505 Ohm, woher beziehen?

artelitho / 11 Antworten / Baumansicht Nickles

Moin, mein analoger Multimeter wurde von mir zerschossen, und zwar habe ich 230V draufgegeben, und der Schalter stand auf Widerstandsmessung.

Sicherung durchgebrannt.

Aber auch innen ein Widerstand, der vermutlich 505 Ohm sein muss.

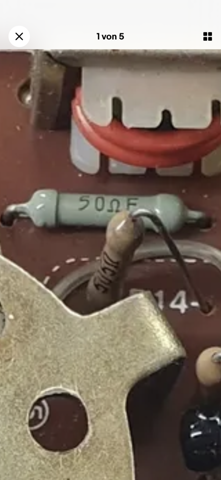

Das sehe ich auf einem Foto eines freundlichen eBayers, der in seinen Messer mal reingeschaut hat.

bei Antwort benachrichtigen
artelitho Nachtrag zu: „Widerstand, 505 Ohm, woher beziehen?“
Optionen

bei Antwort benachrichtigen
andy11 artelitho „...“
Optionen
Alle Menschen sind klug ? die einen vorher, die anderen nachher. Voltaire
bei Antwort benachrichtigen
artelitho andy11 „https://www.google.com/search?q 505 Ohm client firefox-b-d ei 5GPqY-_DA_6Ni-gPrcWMyAw ved ...“
Optionen

ja, schön, die Farben stimmen mit meinem Gerät überein, jedenfalls die restlichen Ringe.

Aber der Elektronikplanet oben verkauft ja nichts.

Wo kann ich erwerben?

bei Antwort benachrichtigen
mawe2 artelitho „ja, schön, die Farben stimmen mit meinem Gerät überein, jedenfalls die restlichen Ringe. Aber der Elektronikplanet oben ...“
Optionen
Wo kann ich erwerben?

Reichelt, Conrad, Völkner, Bürklin...

Die üblichen "Verdächtigen", die solche Bauteile liefern.

Wahrscheinlich wirst Du einen einzelnen Widerstand gar nicht bekommen sondern nur eine größere Anzahl. Und die Versandkosten werden wahrscheinlich die Kosten des Widerstandes um ein zigfaches übersteigen.

Gruß, mawe2

bei Antwort benachrichtigen
st.lu mawe2 „Reichelt, Conrad, Völkner, Bürklin... Die üblichen Verdächtigen , die solche Bauteile liefern. Wahrscheinlich wirst Du ...“
Optionen
einen einzelnen Widerstand gar nicht

mit diesem Wert existiert (in den Normreihen).

Entweder ist es eine Sonderanfertigung, oder der Farbringaufdruck ist nicht korrekt dekodiert.

https://www.elektronik-kompendium.de/sites/bau/1109051.htm

Zu den festgelegten Werten der Wiederstandsreihen hier:

https://www.elektronik-kompendium.de/sites/bau/1109071.htm

Um 505 Ohm existiert in der E96 Reihe (1%) der Wert 499 und 511.

Wenn es tatsächlich 505 Ohm sind, wird er den Wert via Reihen- und/oder Parallelschalten von mehreren Werten (die erhältlich sind) realisieren müssen.

MfG

bei Antwort benachrichtigen
andy11 st.lu „mit diesem Wert existiert in den Normreihen . Entweder ist es eine Sonderanfertigung, oder der Farbringaufdruck ist nicht ...“
Optionen

Hab ich von Beginn an vermutet.

Eventuell mit einem verstellbaren Wiederstand realisieren.

Ist natürlich nicht mehr als eine Notlösung.

Wenn es eine Firmal gibt die exakt diesen Wiederstand produziert,

würde ich dennoch mal anfragen, ob man die da nicht helfen kann.

505 Ohm mit einem Prozent, Chance sonst eher null. Andy

Alle Menschen sind klug ? die einen vorher, die anderen nachher. Voltaire
bei Antwort benachrichtigen
st.lu andy11 „Hab ich von Beginn an vermutet. Eventuell mit einem verstellbaren Wiederstand realisieren. Ist natürlich nicht mehr als ...“
Optionen
Wenn es eine Firmal gibt

da hat fakiauso wohl einen Shop gefunden, wo dieser Wiederstandswert angeboten wird (gesehen: mehrere Posten und beim drüberschauen: 0,1%; wird auch auf Bestückungsrolle zu 4000 Stück angeboten).

bei Antwort benachrichtigen
andy11 artelitho „...“
Optionen

Ein neues Meßgerät kauf, damit ham die Leute hier natürlich recht.

Man kann aussuchen und kosten tun die Dinger auch nicht die Welt.

Andy

Alle Menschen sind klug ? die einen vorher, die anderen nachher. Voltaire
bei Antwort benachrichtigen
hddiesel artelitho „Widerstand, 505 Ohm, woher beziehen?“
Optionen

Hallo artelitho,

mit dem Multimeter (Type) und der Platinen (Bezeichnung), könnte man nach dem Widerstand auf der Position R14 im Netz suchen.

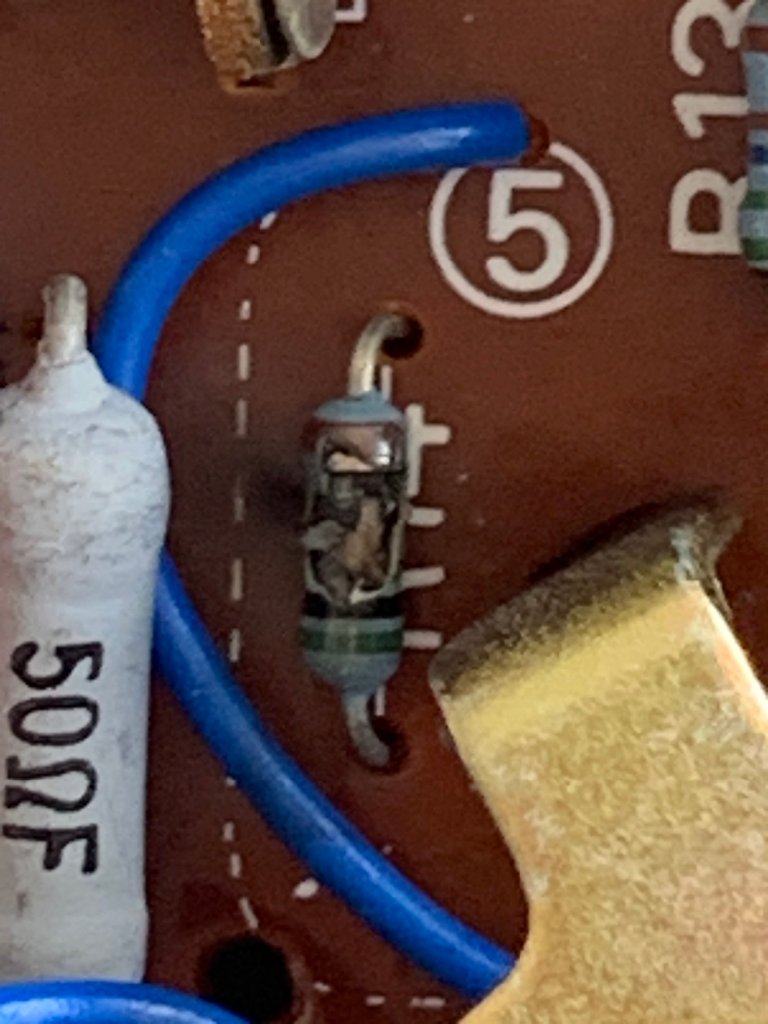

Aus meiner Erfahrung, ist meist noch ein anderes Bauteil in Mitleidenschaft gezogen worden, wenn ein Widerstand nach einer Überspannung so aussieht, wie auf deinem bereitgestellten Bild.

Windows 10 Pro 64-Bit, 22H2: MS Office Pro Plus 2016 32-Bit: Mein Motto: Leben und leben lassen: Gruss Karl
bei Antwort benachrichtigen
hatterchen1 hddiesel „Hallo artelitho, mit dem Multimeter Type und der Platinen Bezeichnung , könnte man nach dem Widerstand auf der Position ...“
Optionen

Sinnvoll wäre es, einfach ein neues Gerät zu kaufen.
Denn ob das defekte Gerät nach einer Reparatur noch zuverlässig arbeitet, steht in den Sternen.
Außerdem kosten die üblichen Heimwerkergeräte nicht die Welt.

https://www.amazon.de/multimeter/s?k=multimeter

Gruß

h1

Gestottertes Wissen ist besser als eloquente Dummheit. Marcus Tullius Cicero (106 - 43 v.Chr.Rom) Staatsmann und Philosoph
bei Antwort benachrichtigen
gelöscht_189916 artelitho „Widerstand, 505 Ohm, woher beziehen?“
Optionen

Mouser hat mehrere Widerstände dieser Sorte im Angebot:

https://www.mouser.de/c/passive-components/resistors/?resistance=505%20Ohms

Angesichts der Ursache halte ich ein neues Multimeter allerdings ebenfalls für die sinnvoller Alternative. Wer weiss schon, was es noch mit zerblasen hat und am Ende funktioniert das Teil trotzdem nicht wieder.

Farbcode:

https://www.electronicsplanet.ch/Widerstand/505-Ohm-Widerstand-Farbcode.html
