Doppelt gezahlt, vierfach gebrannt...

Bastelkurs - 4x-Speed-Umbau in 10 Schritten

 1, 2, 3, 4, 5, 6

Vorsicht riskant!

Bevor Du jetzt den Werkzeugkoffer aus dem Keller holst:

Warnung: Zum Umbau auf 4fach Speed ist ein recht einfacher Eingriff auf der Brennerplatine nötig. Dadurch verfällt die Garantie. Es ist ratsam, den Umbau erst nach Ablauf der Garantiezeit durchzuführen.

Der Umbau der beiden Yamaha-Modelle ist im Prinzip gleich, auf eventuelle Unterschiede wird gesondert hingewiesen.

1. Ruhe: Du brauchst Zeit, der Eingriff in den Brenner ist kritisch.

Irrtümer sind fatal!

2. Brennermodell checken: Ziehe gegebenfalls das Handbuch des Brenners zu Rate, falls Du nicht weißt, welches Brennermodell in Deinem Rechner steckt.

3. Gehäuse öffnen: Das der Brenner aus dem Rechnergehäuse ausgebaut werden muß und kein Strom oder elektrisierende Gegenstände an die Elektronik drankommen darf, muß wohl nicht extra erklärt werden. Der Brenner liegt also ”willig” vor Dir, das Schnittstellen- und Stromkabel ist abgezogen. Nun drehst Du den Brenner auf den Rücken, vier kleine Kreuzschlitzschrauben sind zu öffnen. Danach drehst Du vorsichtig die Schrauben raus und nimmst den Deckel der Gehäuseunterseite ab. Nun liegt der Brenner entblößt vor Dir:

Auf Revision achten!

4. Platine checken: Jetzt muß die Platinen-Unterseite gecheckt werden (siehe Bild). Die entscheidenden Stellen sind im Bild markiert.

Check für Yamaha CDR200t:


Ein Blick genügt - das "C" ist hier wichtig!

Auf der Suche nach "C"...

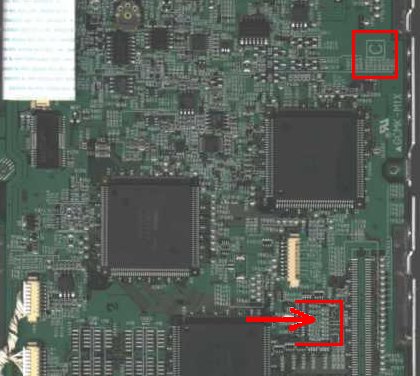

Rechts sieht Du hier ein ”C”, dieses gibt die Revisionsnummer des Brenners an. C heißt? Dann schau nochmal oben in der Tabelle nach. Ok, der Brenner ist 4fach tauglich. Nun folgt der nächste Streich.

Nur die beiden im Bild markierten Bereiche sind für den Umbau interessant.

Glück bei "B"!

Check für Yamaha-CRW2260:

Die markierten Stellen solltest Du Dir genau anschauen!

Hier ist die ”gute” Revision ”B” ein guter Anfang zum Glück.

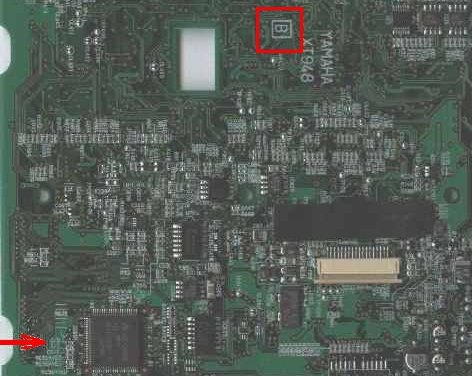

Auch hier geht Dein Blick zuerst auf die Revisionsnummer! Diese findest Du wie in der Abbildung eingezeichnet im "roten Quadrat”. Hier ist ein Upgradefähige Version, d.h. Du kannst weitermachen!

Firmware im Internet!

5. Neue Firmware besorgen: Nachdem Du jetzt die Version des Brenners kennst und weißt ob Du ihn umbauen kannst, brauchst Du jetzt neue Firnware. Der Trick dabei: Du brennst dem "alten 2x Brenner" die Firmware seines größeren 4x Bruders drauf. Welche Firmware Du für welchen Brenner brauchst, wurde in der Tabelle zuvor aufgeführt (letzte Spalte). Die benötigte Firmware kannst Du im Internet bei Yamaha downloaden:
Yamaha WWW-Seite Adresse
Firmware-Downloadhttp://www.yamahayst.com/techsup/download.htm
Supportseite CDR-WINhttp://www.cd-brennen.de/

Die Firnware kommt jeweils mit einem Flash-Programm, durch das sie aufgespielt wird. Yamaha hat Flash-Programm in DOS- und Windows-Version parat. Welches Du nimmst ist egal: Die neue Firmware muß einfach irgendwie in den Brennern rein. Verwende stets die aktuellste Firmware-Version die Angeboten wird. Im Juli 1998 gab es für den Yamaha CDR400 die Version V.1.0n, für den Yamaha CRW4260 die Version V.1.0h.

R621 muß weg!

6. Widerstand suchen: Auf einen Widerstand kommt es an. Je nach Brenner-Modell muß ein bestimmter Widerstand entfernt werden, um ihn zum 4fachen zu machen. Es geht bei allen Yamaha-Modellen jeweils um den Widerstand mit der Bezeichnung R621 (Aufdruck auf der Platine). Je nach Brennermodell befindet sich dieser Widerstand an unterschiedlichen Platinenpositionen:

Suche bei Yamaha CDR200t:

Nun wandert Dein Blick auf der Platine etwas nach unten, in etwa dort wie in der großen Abbildung eingezeichnet.

Der Widerstand mit der Bezeichnung R621 ist für die Geschwindigkeit des Brenners zuständig. Er muß weg.

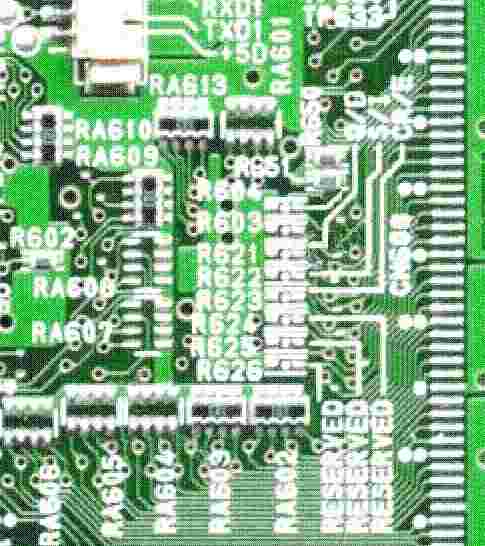

Dort ist ein Widerstand zu finden mit der Bezeichnung R621; dieser ist in der Mitte des Bilds zu finden. Auf der Platine findet sich die Abkürzung Q/D. Dreimal darfst Du raten was das bedeutet: Quad und Double! Nun kommt das heikelste an der ganzen Geschichte: Der Widerstand mit der Bezeichnung R621 muß weg!

Suche bei Yamaha-CRW2260:

Suche auch hier den Widerstand R621 auf der Platine, dieser ist ca. an der roten Pfeilspitze zu finden. Hier ist ein Q/D auf der Platine eingeprägt auch hier ist die Bedeutung (Quad/Double).

Brutal oder elegant?

7. Widerstand entfernen. Hier gibt es zwei Methoden:

Brutal: Du nimmst eine Zange, Seitenschneider etc. und brichst den Widerstand mit sanfter Gewalt von der Platine weg.. Hast Du oder Deine Freundin harte Fingernägel, dann funktioniert es auch!

Elegant: Du nimmst einen Lötkolben (maximal 15 bis 20 Watt und extrem feiner Spitze) und lötest den Widerstand fein säuberlich raus. Da der Widerstand im SMD-Verfahren aufgelötet ist, ist die Sache nicht ganz einfach. Lötenkolben-Unvertraute sollten peinlichst darauf achten, daß der Lötkolben keine anderen Bauteile berührt! Doch keine Bange, es ist zu schaffen!!!.

Weg ist weg!

NOTFALL: Wenn der Widerstand weg ist, dann IST ER WEG. Nur Lötkolbenkundige können den Widerstand wieder mühelos auflöten. Denk dran!

8. Zusammenbau: Beim Zusammenbau solltest Du Deine Sorgfalt walten lassen: Nicht mit Gewalt das Gehäuse schließen, lieber einmal nachschauen wo es zwickt. Ist das Gehäuse wieder ordnungsgemäß angebracht, kannst Du die vier Kreuzschlitzschrauben anziehen.

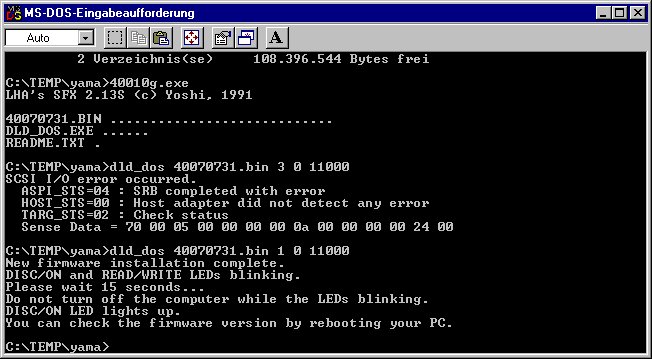

9. Firmwareupdate: Logischerweise ist noch die alte Firmware des zweifachschreibers im Flash-EPROM des Brenners vorhanden.

Das Flashen der neuen Firmware ist kein Problem.

10. Viel Spaß beim Brennen mit 4fach Speed
